DJI Zenmuse L3 – LiDAR

DJI Zenmuse L3: See Through, Far and True

DJI Zenmuse L3 merupakan sistem LiDAR generasi terbaru yang dirancang untuk menghadirkan akurasi tinggi dan mendetail. Menggabungkan LiDAR berperforma tinggi, kamera RGB, serta integrasi penuh dengan drone DJI, perangkat ini mampu memberikan survei 3D yang presisi hingga level milimeter dengan hasil pemodelan bersih, bahkan dalam kondisi pencahayaan rendah, sehingga ideal untuk survei topografi, konstruksi, kehutanan, dan pemetaan aset penting lainnya.

LiDAR Terbaru untuk Jangkauan Lebih Jauh dan Jernih

Sensor LiDAR DJI Zenmuse L3 mampu mencapai jarak deteksi maksimum hingga 950 meter pada pulse rate 100 kHz, berdasarkan pengujian dalam kondisi cahaya lingkungan 100 klx serta pada objek dengan tingkat reflektivitas 10%.

Fitur pulse rate-nya dapat disesuaikan dan memungkinkan pengaturan daya lebih fleksibel, menjadikannya mampu beradaptasi optimal dengan berbagai kebutuhan dan skenario operasional. Dengan ketinggian terbang tipikal antara 300 hingga 500 meter, membuat cakupan pemetaan dalam satu kali penerbangan lebih luas sekaligus dan meningkatkan efisiensi proses pemetaan.

Deteksi Objek Kecil Lebih Presisi

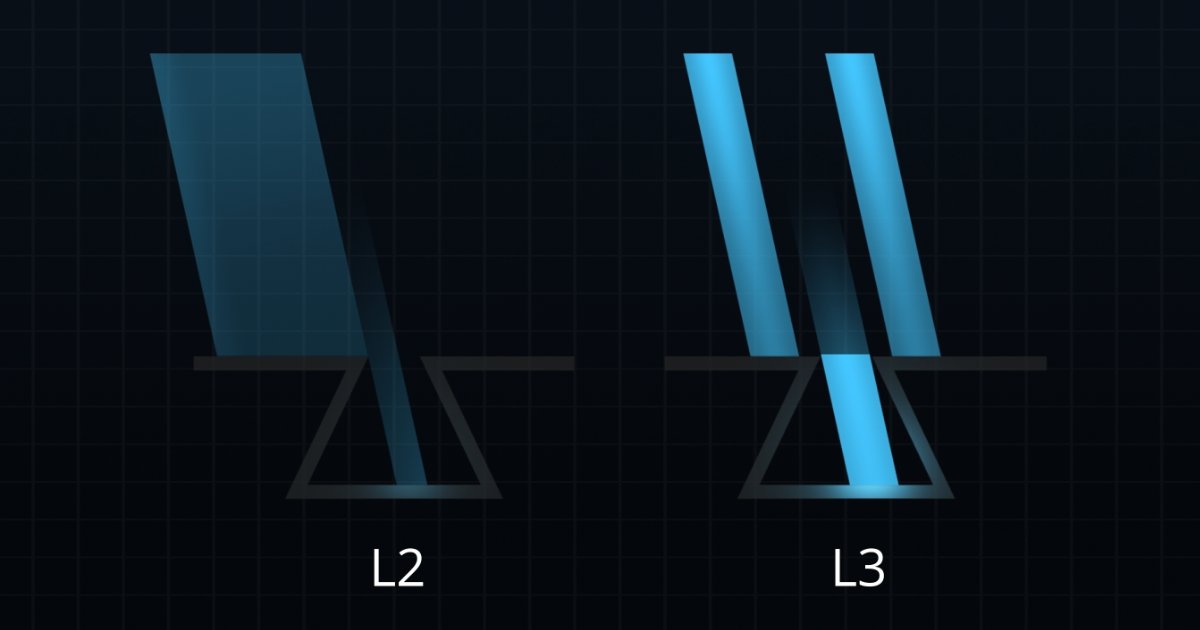

Dengan laser beam divergence hanya 0,25 mrad (1/e²), ukuran spot pada jarak yang sama menjadi sekitar seperlima dibandingkan Zenmuse L2, memungkinkan pendeteksian objek yang lebih kecil seperti jaringan kabel listrik dan cabang pohon lebih presisi.

Kerapatan energi yang lebih besar membuat daya tembus menjadi lebih optimal. Hal ini mampu meningkatkan jumlah titik data yang dapat ditangkap di permukaan tanah meskipun tertutup vegetasi, serta mendukung pemetaan dan rekonstruksi medan maupun struktur yang kompleks dengan tingkat ketelitian yang tinggi.

Fleksibilitas Tinggi untuk Pemetaan

Dengan frekuensi emisi pulsa laser maksimum hingga 2 juta pulsa per detik serta dukungan hingga 16 kali pantulan (returns), sensor DJI Zenmuse L3 mampu menghasilkan rekonstruksi spasial yang sangat akurat.

Di samping itu, dukungan kepadatan point cloud dan kemampuan penetrasi dapat disesuaikan sesuai kebutuhan, mulai dari pemetaan dengan tingkat presisi tinggi hingga penggunaan di lingkungan yang kompleks.

Tiga Mode Pemindaian

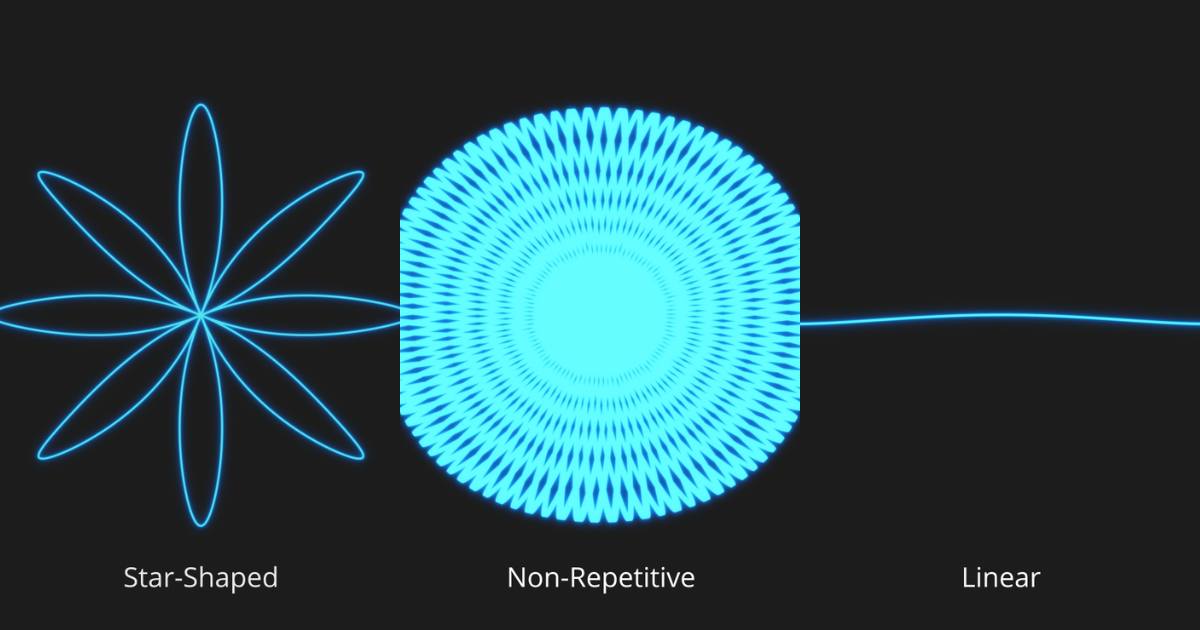

Sensor DJI Zenmuse L3 kini sudah mendukung tiga mode pemindaian (scanning) untuk kebutuhan dan skenario operasional, di antaranya:

• Linear: mode ini menghasilkan point cloud yang merata dan konsisten. Direkomendasikan untuk pemetaan topografi yang memerlukan tingkat akurasi tinggi.
• Star-Shaped: mode ini berfungsi untuk menyeimbangkan akurasi dengan berbagai sudut pemindaian dan penetrasi lebih baik. Ideal untuk penggunaan pemetaan di area perkotaan padat maupun hutan.
• Non-Repetitive: menampilkan berbagai sudut pemindaian dengan cakupan luas. Sehingga cocok untuk inspeksi pada jaringan listrik maupun survei pada struktur yang kompleks.

Dilengkapi Dual RGB Cameras

Pemetaan kini menjadi semakin praktis, cepat, dan hasil optimal dengan dukungan kamera canggih dan unggul serta fitur terbaik di dalamnya seperti:

• Dual 100MP RGB Mapping Camera System: dua kamera RGB 100 MP 4/3 CMOS dengan mechanical shutter pada L3 menghasilkan citra tajam beresolusi tinggi, sekaligus mendukung true-color point cloud dan fotogrametri yang lebih efisien, sehingga waktu terbang lebih singkat tanpa mengurangi akurasi.
• 107° Ultra-Wide FOV: kamera ganda Zenmuse L3 hadir dengan horizontal FOV 107° mampu mencakup area lebih besar dalam satu penerbangan. Cukup dengan side overlap LiDAR 20%, data DOM dan DEM dapat dihasilkan sekaligus, sehingga proses pemetaan skala besar menjadi lebih cepat dan efisien.

Performa Tinggi untuk Pemetaan dan Citra Pemindaian

Dirancang dengan performa tinggi, menghasilkan tingkat akurasi tinggi pula. Inilah yang membuat sensor kamera dari DJI Enterprise ini lebih efisien dengan berbagai fitur unggulannya seperti:

• Proprietary High-Precision System: sistem POS presisi tinggi yang telah ditingkatkan mampu mencapai akurasi heading hingga 0,02° dan akurasi pitch 0,01° (pasca-pemrosesan, 1σ). LiDAR yang dikembangkan memiliki repeatabilitas pengukuran jarak 5 mm pada jarak 150 m (1σ) serta mendukung sinkronisasi waktu hingga tingkat mikrodetik.
• Akurasi Data Lidar: akurasi vertikal mencapai lebih baik dari 3 cm pada ketinggian 120 m, lebih baik dari 5 cm pada 300 m, dan lebih baik dari 10 cm pada 500 m, sehingga mendukung proyek pemetaan berskala 1:500, 1:1000, hingga 1:2000. Ketebalan point cloud yang dihasilkan Zenmuse L3 hanya setengah dari Zenmuse L2, mendukung analisis lanjutan dan aplikasi dengan akurasi tinggi.
• Akurasi Fotogrametri: dukungan dua kamera pemetaan RGB 100 MP, membuat sensor ini mampu mencapai ground sample distance (GSD) 3 cm meskipun terbang di ketinggian 300 m. Sinkronisasi posisi secara real-time memungkinkan pengoperasian tanpa ground control point (GCP), sehingga menghasilkan citra berkualitas tinggi untuk pemetaan yang presisi.

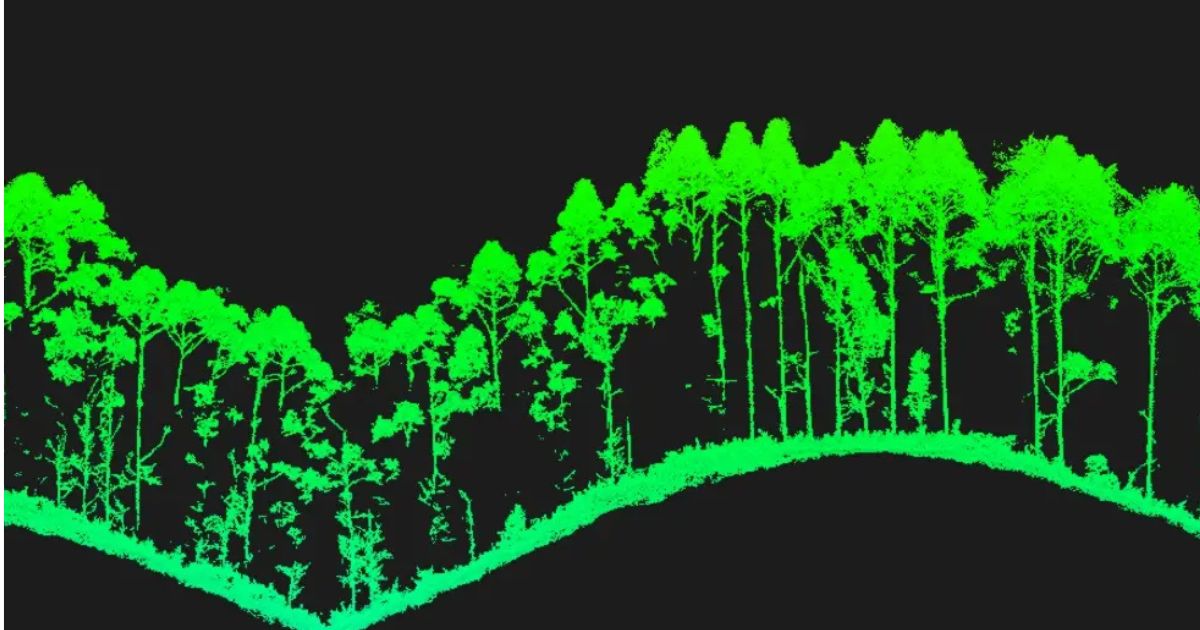

• Kerapatan Titik Tanah Tinggi: ukuran spot laser yang lebih kecil dan energi pulsa tunggal yang lebih tinggi,menghadirkan kemampuan penetrasi yang unggul. Dalam pemetaan medan, sistem ini mampu menangkap lebih banyak titik permukaan tanah dengan tingkat kelengkapan yang lebih baik, sehingga secara signifikan meningkatkan akurasi dan integritas data medan untuk proses pemodelan dan rekonstruksi permukaan yang presisi.

Pengambilan Data Lebih Efisien dan Praktis

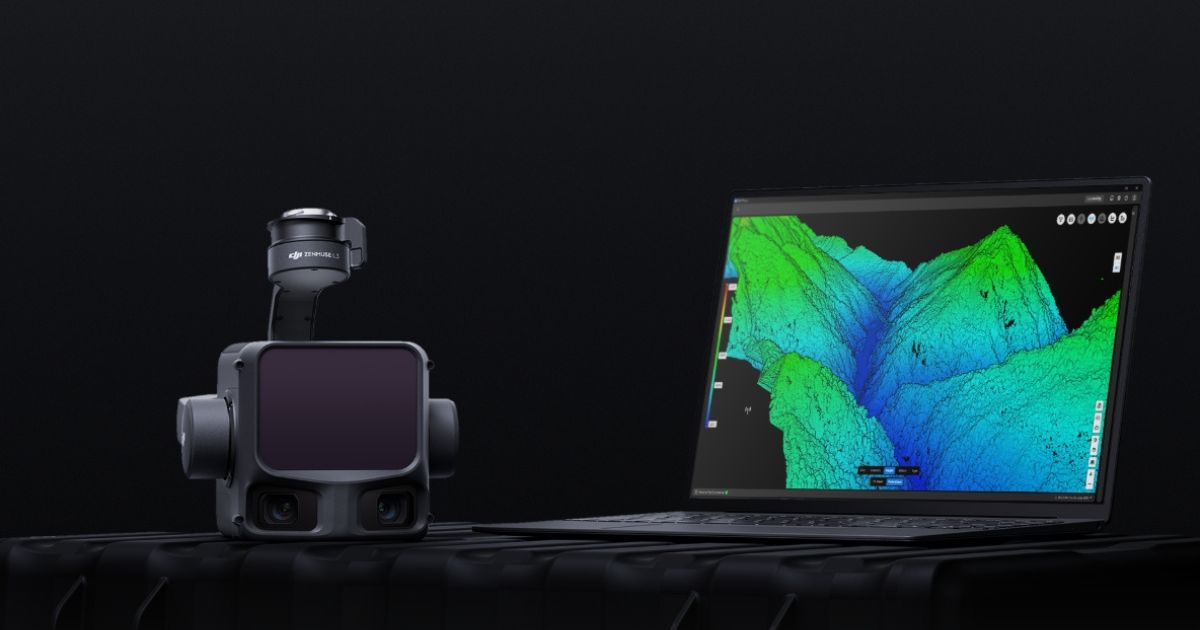

Rasakan pengambilan data yang lebih cepat, efisien, dan praktis saat melakukan pemetaan. Khususnya saat dipasangkan pada drone DJI Matrice 400 dengan kemampuan berdasarkan ketinggian di antaranya:

• Pada ketinggian 300 meter, satu misi mampu memetakan area hingga 10 km², dengan total cakupan harian mencapai 100 km².
• Pada ketinggian 120 meter dengan kecepatan 15 m/s, satu penerbangan dapat mencakup hingga 4 km², memberikan efisiensi 54% lebih tinggi dibandingkan Zenmuse L2.

Tak hanya mampu menangkap data LiDAR dan RGB secara bersamaan saja, sensor ini juga mampu menghasilkan pemetaan lain. Mulai dari peta elevasi digital, ortophoto, hingga rekonstruksi 3D. Hal ini dapat menjadikan workflow lebih efisien dan cepat. Di samping itu, juga kompatibel dengan ekosistem DJI lain seperti DJI Pilot 2, DJI Terra, dan DJI Modify.
